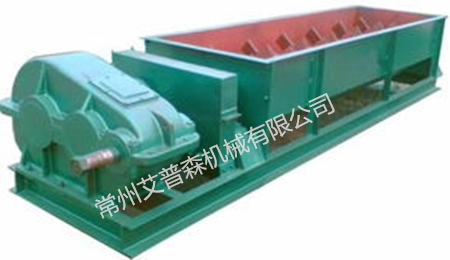

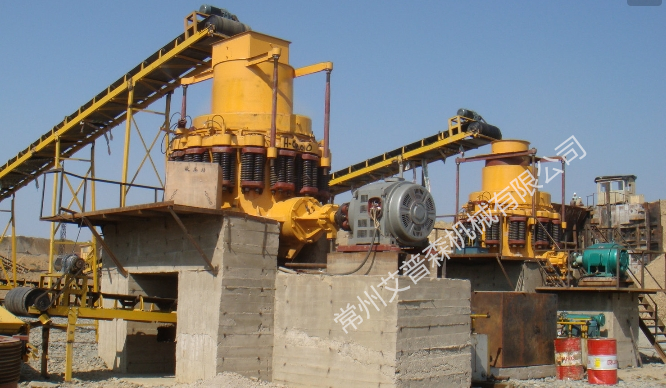

減速機應用于重載設備
減速機應用于重載設備
減速機應用于重載設備
減速機應用于重載設備
一、擺線針輪減速機結構
江蘇擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，(為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套)。當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
備注：按結構型式分為：臥式、立式,按驅動電機聯接方式分為：電機接盤型、電機直聯型和雙軸型。
擺線針輪減速機原理
擺線針輪減速機是采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機構，廣泛應用起重、運輸、礦山、冶金、石化、紡織、印染、輕工、食品、制藥、橡膠、塑料、包裝、啤酒、筑路、環保、糧油機械等各種減速裝置、設備和工程機械的等領域中的驅動和減速裝置。，給客戶帶來了很好的經濟效益！
2、本公司生產的擺線針輪減速機質量優良、性能可靠、規格齊全、價格合理。江蘇減速機還隆重推出可為廣大用戶定制的多種特殊型號速比的擺線針輪減速機，可定制多種特殊速比的有：13、15、21、25、47等多種特殊不常規速比，可供各行業的廣大客戶的實際要求選擇，擴大了擺線針輪減速機選型的范圍和空間。
二、江蘇擺線針輪減速機性能
l、高速比和高效率
單級傳動，就能達到l：87的減速比，效率在90％,以上，如果采用多級傳動減速比更大；
2、結構緊湊體積小
由于采用了行星傳動原理，輸入軸與輸出軸在同一軸心上，所以結構緊湊，體積小。
3、運轉平穩噪聲低
擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使震動和噪聲限制在最小程度。
4、使用可靠、壽命長
因主要零件采用軸承鋼壽命制造，因此機械性能好，再加上采用滾動摩擦，所以經久耐用壽命長
5、承載能力強、耐沖擊、慣性力矩小適用于起動頻繁和正反轉的場合。
